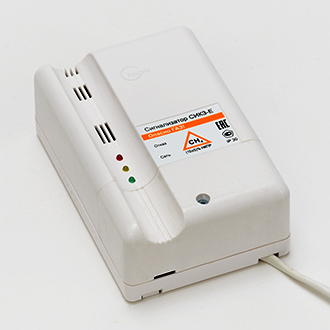

Сигнализатор СИКЗ-Е, СИКЗ-Р (моноблок)
Сигнализатор загазованности СИКЗ предназначен для выдачи сигнализации и управления исполнительными устройствами при превышении установленного порога концентрации горючих газов (природный газ (метан, СН4), сжиженный газ (пропан-бутан, СхНу) в воздухе.
Описание
Область применения
Помещения котельных различной мощности, работающих на природном и сжиженном газе, а также во взрывобезопасных зонах производственных, административных и жилых помещений.
Достоинства
— Объединение в единую систему с сигнализатором угарного газа БУГ-Е и БУГ-Р для одновременного контроля СО и СН4.
— Объединение сигнализаторов в цепочку для контроля большой площади.
— Дублирующее сигнальное устройство (УСД).
— Разъемное соединение кабелей.
— Простая установка и монтаж сигнализатора. — Прямое подключения внешних исполнительных устройств 220В 2А (клапан большого диаметра, вытяжка, дополнительная сирена и пр.) к СИКЗ-Р.
Применяемые клапаны
— Импульсный или потенциальный
электромагнитный газовый клапан
15-200 мм.
— Открытое или закрытое положение клапана при отключении электроэнергии.
| Наименование | Диаметр клапана, мм. | В комплект входит | Дополнительно |
| СИКЗ-Е (без клапана) | — | • Сигнализатор со встроенным блоком питания по СН | • Кабель на клапан 2,5 м. |
| СИКЗ-Е-15 | 15 | • Сигнализатор со встроенным блоком питания по СН • Клапан КЭМГ | |
| СИКЗ-Е-20 | 20 | • Сигнализатор со встроенным блоком питания по СН • Клапан КЭМГ | |
| СИКЗ-Е-25 | 25 | • Сигнализатор со встроенным блоком питания по СН • Клапан КЭМГ | |
| СИКЗ-Е-32 | 32 | • Сигнализатор со встроенным блоком питания по СН • Клапан КЭМГ | |
| СИКЗ-Е-40 | 40 | • Сигнализатор со встроенным блоком питания по СН • Клапан КЭМГ | |
| СИКЗ-Е-50 | 50 | • Сигнализатор со встроенным блоком питания по СН • Клапан КЭМГ | |
| СИКЗ-Е-100 | 100 | • Сигнализатор со встроенным блоком питания по СН и реле | |
| СИКЗ-Р (без клапана) | — | • Сигнализатор со встроенным блоком питания по СН и реле | • Кабель на клапан 2,5 м. |
| СИКЗ-Р-15 | 15 | • Сигнализатор со встроенным блоком питания по СН и реле • Клапан КЭМГ | |
| СИКЗ-Р-20 | 20 | • Сигнализатор со встроенным блоком питания по СН и реле • Клапан КЭМГ | |
| СИКЗ-Р-25 | 25 | • Сигнализатор со встроенным блоком питания по СН и реле • Клапан КЭМГ | |
| СИКЗ-Р-32 | • Сигнализатор со встроенным блоком питания по СН и реле • Клапан КЭМГ | ||
| СИКЗ-Р-40-100 | 40-100 | • Сигнализатор со встроенным блоком питания по СН и реле • Клапан КЭМГ | |
| СИКЗ-Р + БУГ-Е (без клапана) | — | • Сигнализатор со встроенным блоком питания по СН и реле • Сигнализатор со встроенным блоком питания по СО | • Кабель на клапан 2,5 м. |
| СИКЗ-Р + БУГ-Е-15 | 15 | • Сигнализатор со встроенным блоком питания по СН и реле• Сигнализатор со встроенным блоком питания по СО • Клапан КЭМГ | |
| СИКЗ-Р + БУГ-Е-20 | 20 | • Сигнализатор со встроенным блоком питания по СН и реле• Сигнализатор со встроенным блоком питания по СО • Клапан КЭМГ | |
| СИКЗ-Р + БУГ-Е-25 | 25 | • Сигнализатор со встроенным блоком питания по СН и реле• Сигнализатор со встроенным блоком питания по СО • Клапан КЭМГ | |
| СИКЗ-Р + БУГ-Е-32 | 32 | • Сигнализатор со встроенным блоком питания по СН и реле • Сигнализатор со встроенным блоком питания по СО • Клапан КЭМГ | |
| СИКЗ-Р + БУГ-Е-40-100 | 40-100 | • Сигнализатор со встроенным блоком питания по СН и реле • Сигнализатор со встроенным блоком питания по СО • Клапан КЭМГ |
Варианты исполнения
| Модификации | Контролируемая среда | Количество порогов срабатывания | Напряжение сигнала, выдаваемоена внешнее исполнительное устройство | Положение клапана при отключении электроэнергии | Рекомендуемый тип клапана | |
| Дежурный режим | Аварийный режим | |||||
| СИКЗ-Е | природный газ | 1 | <2В | 25-45 В (импульс) | закрытое или открытое (настраиваемое) | клапан семейства КЭМГ |
| СИКЗ-Р-I СИКЗ-Р-II | природный газ | 1 2 | <2В | 25-45 В (импульс) | закрытое или открытое (настраиваемое) | клапан семейства КЭМГ |
| 12±1,2 В (постоянное) | <2В | закрытое | по согласованию с изготовителем | |||
| ~220 В | — | закрытое | по согласованию с изготовителем | |||
Технические характеристики
| Порог срабатывания сигнализатора, % НКПР: для сигнализатора с одним порогом для сигнализатора с двумя порогами: | 10(20) 10 20 |
| Пределы допускаемой абсолютной погрешности, % НКПР | ±5 |
| Время срабатывания сигнализатора, с, не более | 15 |
| Время прогрева, мин, не более | 3 |
| Уровень звукового давления по оси звукоизлучателя на расстоянии 1м при общем уровне шума не более 50 дБ, дБ, не менее | 70 |
| Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536-94 | II |
| Степень защиты по ГОСТ 14254-96 | IP30 |
| Потребляемая мощность, В·А, не более | 5,5 |
| Напряжение питания переменным током частотой 50 Гц, В: | 220±22 |
| Выходное напряжение источника питания: выход на импульсный клапан, В | 25-45 12±1,2 (0,3) 220 В, 2 А |
| Масса, кг, не более | 0,4 |
| Габаритные размеры (ВхДхШ), мм, не более: | 45х120х80 |
