Система КСОУГ
Система Коллективного Определения Утечки Газа предназначена для дистанционного автоматического контроля утечки горючего газа (СН4; СхНу), концентрации оксида углерода (СО), выдачи сигнала о превышении предельно-допустимых концентраций оксида углерода и довзрывоопасных концентраций метана в воздухе и подачи управляющего воздействия на исполнительное устройство (запорный клапан, вентиляция, световое табло и т.п.).
Описание
Область применения
При создании единой системы контроля загазованности для многоквартирных домов, закрытых автостоянок, производственных объектов большой площади и любых других объектов промышленности и ЖКХ, где возможно скопление горючего и угарного газа.
Достоинства
— Самотестирование блоков системы в целях защиты от ложных срабатываний.
— Резервный источник питания.
— Модульная конструкция обеспечивает возможность трансформации КСОУГ в соответствии с требованиями конкретного объекта.
Применяемые клапаны
— Импульсный или потенциальный
электромагнитный газовый клапан
15-200 мм.
— Открытое или закрытое положение клапана при отключении электроэнергии.
| Наименование | В комплект входит | Рекомендованная розничная цена |
| БПУ(предназначен для контроля загазованности многоквартирных домов, автостоянок, цехов, предприятий, птицефабрик и тд) | • БПУ | 9 990 р. |
| Блок датчика СИКЗ(природный , сжиженный газ) | • Блок датчика • Кабель «датчик – БПУ» | 2 190 р. |
| Блок датчика БУГ(угарный газ, оксид углерода) | • Блок датчика • Кабель «датчик – БПУ» | 4 290 р. |
| УСД-4(диспетчерский пульт для индикации работы системы и управления исполнительными устройствами) | • УСД-4 | 3 590 р. |
Состав системы КСОУГ

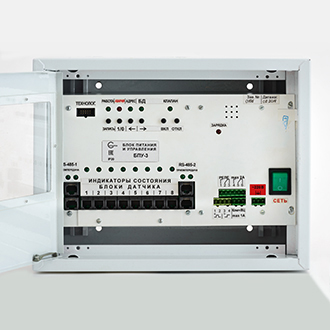

 | БПУ (блок питания и управления) | Обеспечивает питание подключенных к нему БД (не более 8), подает световые сигналы о работе, отказе, отключении, срабатывании блоков датчика подает сигналы о работоспособности системы на БИ или УСД-4. Управляет внешними исполнительными устройствами: газовый клапан (непосредственно или по команде с БИ, УСД-4), пожарная сигнализация, система вентиляции, сирена. | ||
| Сигнализаторы контроля загазованности (их блоки датчиков) СИКЗ и БУГ | Определяют наличие природного (метан, CH4) или сжиженного (пропан-бутан, CxHy) газа и оксида углерода (угарный газ, CO) в атмосфере помещения. При превышении концентрации газа автоматически подает сигнал об аварии. Передает информацию об утечке газа на блок питания и управления. | ||
 | УСД-4 (устройство сигнальное диспетчерское) | Предназначено для передачи аварийной сигнализации по линии RS-485 в дежурное (диспетчерское) помещение и выдачи команды закрытия запорного клапана , входящего в состав такой системы. Устройство УСД-4 и БИ взаимозаменяемы. | ||
 | БИ (блок информационный). Персональный компьютер. | Обрабатывает и хранит информацию от БПУ, выдает сигнал об отключении газа на БПУ, передает информацию на центральный диспетчерский пульт по GSM каналу. Вместо БИ возможно подключение компьютера заказчика. БИ и УСД-4 взаимозаменяемы. |
Технические характеристики
| Напряжение питания переменным током частотой 50±1 Гц, В | 220±22 |
| Потребляемая мощность, В·А, не более: блок датчика сигнализатора СИКЗ / БУГ БПУ БИ | 2,5 / 0,5 20 20 |
| Порог срабатывания блока датчика Системы: СИКЗ, % НКПР БУГ, мг/м3 | 10/20 20/100 |
| Время срабатывания блока датчика СИКЗ / БУГ, с, не более | 30/60 |
| Время прогрева Системы, мин., не более | 30 |
| Интервал времени работы блока датчика без регулировки порога срабатывания, мес., не менее | 12 |
| Габаритные размеры (ВхДхШ), мм, не более: блок датчика БПУ БИ | 40х100х60 250х330х110 250х330х110 |
| Масса, кг, не более: блок датчика БПУ БИ | 0,1 3 2 |
| Средний срок службы, лет | 10 |
