ВН Клапаны газовые (двухпозиционные фланцевые)
Клапан газовый ВН двухпозиционный фланцевый предназначен дляиспользования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Описание
Клапан газовый ВН обозначается:
- В — обозначение серии.
- Исходное состояние: Н — нормально закрытый Ф — нормально открытый
- Присоединительный размер в дюймах.
- Исполнение клапана: Н — двухпозиционный, В — трёхпозиционный , С — для жидких сред , М — с электроприводом регулятора потока газа
- Номинал рабочего давления, бар
- Дополнительные устройства: К — регулятор потока газа, ручной, П — индикатор положения(открыт/закрыт).
- Напряжение питания.
- Частота переменного тока, Гц.
- Климатическое исполнение.
- Номер технических условий
| Наименование | Диапазон давления, бар | Условный проход, мм | Мощность катушки, Вт | Траб., Сº | Время отк/зак, сек | Частота включ, 1/час | Класс герм-ти | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВН1Н-4фл.(К) | 0…4 | 25 | 35 | -30…+40 | 1 | 1000 | А | 4,2 |
| ВН1Н-6фл. | 0…6 | 35 | 4,4 | |||||
| ВН1¼Н-1фл.(К) | 0…1 | 32 | 25 | 4,4 | ||||
| ВН1¼Н-3фл.(К) | 0…3 | 25 | 5,0 | |||||
| ВН1¼Н-6фл. | 0…6 | 35 | 5,0 | |||||
| ВН1½Н-1фл.(К) | 0…1 | 40 | 25 | 4,4 | ||||
| ВН1½Н-2фл.(К) | 0…2 | 25 | 5,0 | |||||
| ВН1½Н-3фл.(К) | 0…3 | 35 | 5,0 | |||||
| ВН1½Н-6фл. | 0…6 | 55 | 5,2 | |||||
| ВН2Н-1фл. (К) | 0…1 | 50 | 25 | 4,9 | ||||
| ВН2Н-2фл. (К) | 0…2 | 25 | 5,5 | |||||
| ВН2Н-3фл. (К) | 0…3 | 35 | 5,5 | |||||
| ВН2Н-6фл. | 0…6 | 55 | 6,3 | |||||
| ВН2½Н-0,5 (К) | 0…0,5 | 65 | 40 | 8,8 | ||||
| ВН2½Н-1 (К) | 0…1 | 55 | 9,0 | |||||
| ВН2½Н-3 (К) | 0…3 | 65 | 9,5 | |||||
| ВН2½Н-6 | 0…6 | 90 | 10,8 | |||||
| ВН3Н-0,5 (К) | 0…0,5 | 80 | 55 | 10,2 | ||||
| ВН3Н-1 (К) | 0…1 | 65 | 10,6 | |||||
| ВН3Н-3 (К) | 0…3 | 90 | 12,9 | |||||
| ВН3Н-6 | 0…6 | 13,3 | ||||||
| ВН4Н-0,5 (К) | 0…0,5 | 100 | 55 | 12,1 | ||||
| ВН4Н-1 (К) | 0…1 | 65 | 12,4 | |||||
| ВН4Н-3 (К) | 0…3 | 90 | 14,8 | |||||
| ВН4Н-6 | 0…6 | 15,3 | ||||||
| ВН5Н-1(К) | 0…1 | 125 | 110 | |||||
| ВН5Н-3(К) | 0…3 | 110 | ||||||
| ВН5Н-6 | 0…6 | 120 | ||||||
| ВН6Н-1 (К) | 0…1 | 150 | 80 | 101 | ||||
| ВН6Н-3 (К) | 0…3 | 120 | 104 | |||||
| ВН6Н-6 | 0…6 | 150 | 110 | |||||
| ВН8Н-1 (К) | 0…1 | 200 | 130 | 145 | ||||
ВН8Н-3 (К) | 0…3 | 150 | 145 | |||||
| ВН8Н-6 | 0…6 | 180 | 155 | |||||
| ВН10Н-1(К) | 0…1 | 250 | 180 | 280 | ||||
| ВН10Н-3(К) | 0…3 | 180 | 280 | |||||
| ВН10Н-6 | 0…6 | 180 | 280 | |||||
| ВН12Н-1(К) | 0…1 | 300 | 220 | 420 | ||||
| ВН12Н-3(К) | 0…3 | 220 | 420 | |||||
| ВН12Н-6 | 0…6 | 260 | 420 |
Габаритные размеры:
| Наименование | D/d/n (*) | Длина, мм | Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| ВН1Н-4фл.(К) | 75/11/4 | 160 | 90 | 164 | 4,2 |
| ВН1Н-6фл. | 4,4 | ||||
| ВН1½Н-1фл.(К) | 100/12/4 | 165 | 105 | 190 | 4,4 |
| ВН1½Н-2фл.(К) | 5,0 | ||||
| ВН1½Н-3фл.(К) | 5,0 | ||||
| ВН1½Н-6фл. | 5,2 | ||||
| ВН2Н-1фл. (К) | 110/12,5/4 | 120 | 215 | 4,9 | |
| ВН2Н-2фл. (К) | 5,5 | ||||
| ВН2Н-3фл. (К) | 5,5 | ||||
| ВН2Н-6фл. | 260 | 6,3 | |||
| ВН2½Н-0,5 (К) | 130/14/4 | 235 | 145 | 275 | 8,8 |
| ВН2½Н-1 (К) | 290 | 9,0 | |||
| ВН2½Н-3 (К) | 305 | 9,5 | |||
| ВН2½Н-6 | 325 | 10,8 | |||
| ВН3Н-0,5 (К) | 150/18/4 | 260 | 165 | 300 | 10,2 |
| ВН3Н-1 (К) | 315 | 10,6 | |||
| ВН3Н-3 (К) | 320 | 12,9 | |||
| ВН3Н-6 | 340 | 13,3 | |||
| ВН4Н-0,5 (К) | 170/18/4 | 280 | 185 | 330 | 12,1 |
| ВН4Н-1 (К) | 345 | 12,4 | |||
| ВН4Н-3 (К) | 350 | 14,8 | |||
| ВН4Н-6 | 365 | 15,3 | |||
| ВН6Н-1 (К) | 225/18/8 | 475 | 330 | 580 | 101 |
| ВН6Н-3 (К) | 580 | 104 | |||
| ВН6Н-6 | 630 | 110 | |||
| ВН8Н-1 (К) | 280/18/8 | 605 | 430 | 750 | 145 |
| ВН8Н-3 (К) | 750 | 145 | |||
| ВН8Н-6 | 810 | 155 | |||
| ВН10Н-1 | 350/18/16 | 730 | 540 | 860 | 280 |
| ВН10Н-3 | 860 | 280 | |||
| ВН10Н-6 | 860 | 280 | |||
| ВН12Н-1 | 400/18/16 | 850 | 650 | 1015 | 420 |
| ВН12Н-3 | 1015 | 420 | |||
| ВН12Н-6 | 1015 | 420 | |||
| * D — межцентровое расстояние присоединительных отверстий, мм * d — диаметр присоединительного отверстия, мм * n — количество присоединительных отверстий. | |||||
ВН Ду=25, 40, 50 мм
ВН Ду= 65, 80, 100 мм
ВН Ду= 125, 150, 200, 250, 300 мм
| Материалы для скачивания |

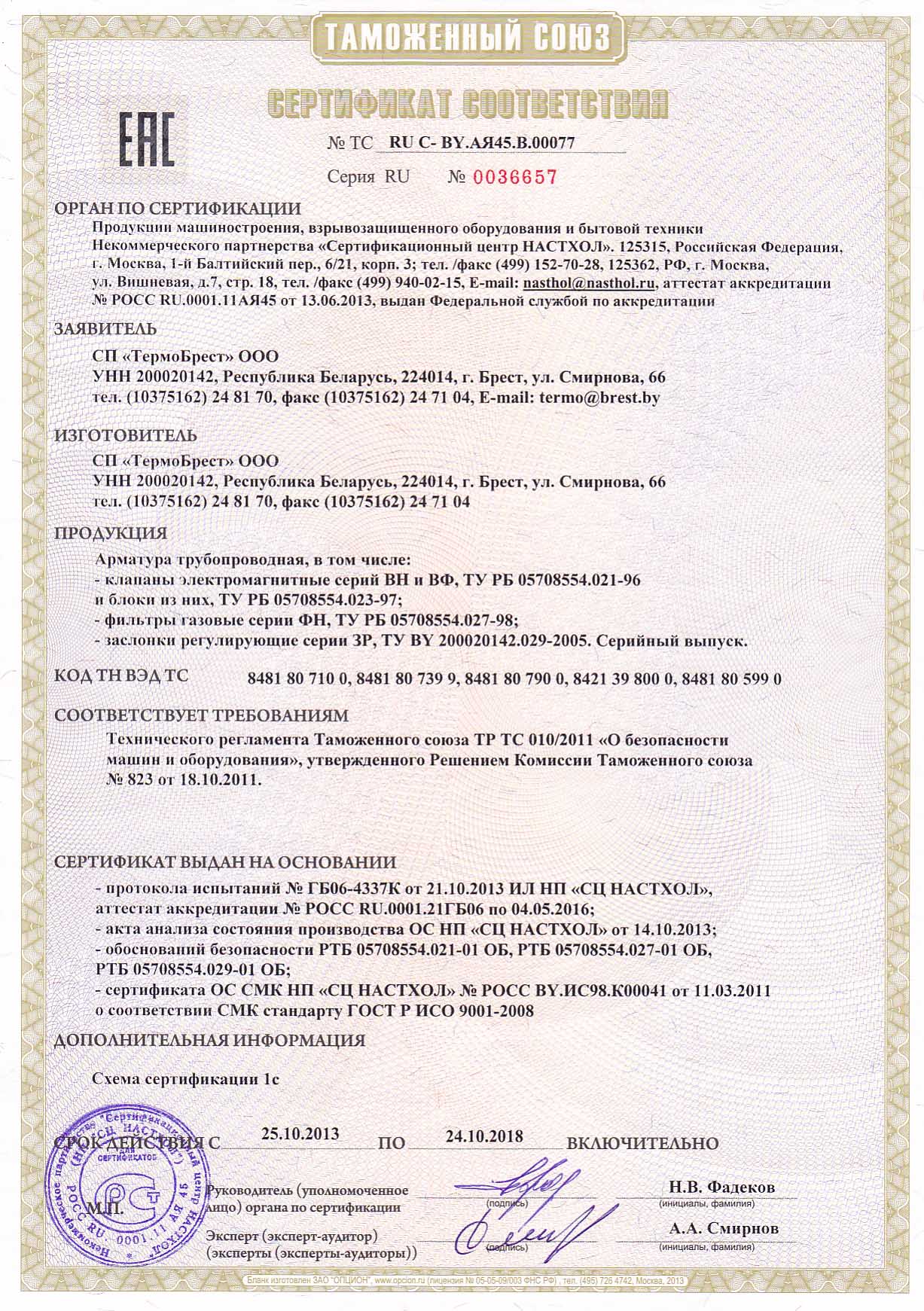

| Сертификат соответствия |
