ВН-М клапан газовый (с электроприводом)

Клапан двухпозиционный с электромеханическим регулятором расхода ВН-М предназначен для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан.

Режим работы клапана с электроприводом (или его тип регулирования) определяется типом применяемого электропривода.
Узнать цену
Категория:
Описание
Клапан с пропорциональным регулированием работает в следующих режимах:
— «закрыто» (при обесточенной электромагнитной катушке);
— «номинальный расход» (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Клапан с позиционным регулированием работает в режимах:
— «закрыто» (при обесточенной электромагнитной катушке);
— «промежуточный расход» — составляет 10-50% от номинального (напряжение подано на электромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки);
— «номинальный расход» (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится изменением угла поворота заслонки с помощью механического упора на электроприводе).
При подаче напряжения электропривод поворачивает заслонку в положение «номинальный расход», ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение промежуточный расход.
Климатическое исполнение всех приводов (общепромышленного и взрывозащищеноого исполнения) — У3.1  (-30…+40°С).

Применяемые электроприводы общепромышленного исполнения в зависимости от типа регулирования:

DN
Тип
регу-лирования
Фирма
изготовитель
Наимено-вание
электро-привода
Тип
управления
Напряжение
питания
Кол-во концевых выклю-чателей
Тип датчика
обратной связи
40 — 100
Пропорци-
ональный
«Regada»
(Словакия)
SP0 280.0-02 BFC/03
По
напряжению питания
220 В,
50 Гц
4
Реостат
2000 Ом
SP0 280.0-02 BBC/03
Реостат
100 Ом
SP0 280.0-02 BSC/03
Токовый
4…20 мА
«Belimo»
(Швейца-
рия)
LM24A-SR
Стан-
дартный сигнал
0…10 В=
24 В пост. или
перем.
тока
— — —
По напряжению обратной связи
2…10 В
Позици-
онный
LF230-S
По
напряжению
питания
220 В,
50 Гц
1
В конструкцию привода входит возвратная пружина
150, 200
Пропорци-
ональный
«Regada»
(Словакия)
SP0 280.0-08 BFC/03
По
напря-
жению питания
220 В,
50 Гц
4
Реостат
2000 Ом
SP0 280.0-08 BBC/03
Реостат
100 Ом
SP0 280.0-08 BSC/03
Токовый
4…20 мА
«Belimo»
(Швейца-
рия)
SM24A-SR
Стан-
дартный сигнал
0…10 В=
24 В пост.
или
перем.
тока
— — —
По напряжению обратной связи
2…10 В
SF230A-S2
По
напря-
жению
питания
220 В,
50 Гц
2
В конструкцию привода входит возвратная пружина
 250, 300
Пропорци-
ональный
«Regada»
(Словакия)
SP2 282.0-04 BFE/00
4
Реостат
2000 Ом
SP2 282.0-04 BBE/00
Реостат
100 Ом
SP2 282.0-04 BSE/00
Токовый
4…20 мА
Клапаны могут быть оснащены индуктивными датчиками положения бесконтактного типа.
Выходной ключ датчика положения открывается при срабатывании клапана.
Напряжение питания:
 — электромагнитной катушки клапана: 220 В,  110 В,  24 В переменного тока;
                                                                         220 В,  110 В,  24 В постоянного тока
 — электропривода расхода: 220 В переменного тока или 24 В постоянного тока (в зависимости от типа применяемого электропривода)
Частота включений, 1/час, не более: 40 срабатываний.
Полный ресурс включений, не менее:  500 000 срабатываний.
Климатическое  исполнение: У3.1(-30…+40°С)
Степень  защиты:  клапана — IР65; электропривода — IP54.
Материал  корпуса:
 — алюминиевые  сплавы  АК12ОЧ,  АК12ПЧ — для DN 40…100;
 — сталь — для DN 40…300;
 — серый или высокопрочный чугун — для DN 150, 200.
Монтажное  положение:
Для DN 40, 50 — любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Для DN 65…300 — на горизонтальном трубопроводе катушкой вверх.
Наименование
Диапазон
давления, бар
Условный
проход Ду, мм
Мощность
катушки, Вт
Траб., Сº
Время
отк/зак, сек
Частота
включений, 1/час
Класс г
герм-ти
Масса, кг
ВН1½М-1К
0…14025

-30 … +40

1

1000

А

7,5
ВН1½М-2К
0…28,1
ВН1½М-3К
0…3358,2
ВН2М-1К
0…150258,0
ВН2М-2К
0…28,6
ВН2М-3К
0…3358,7
ВН2½М-0,5К
0…0,5

65

40
13,5
ВН2½М-1К
0…1
55
13,9
ВН2½М-3К
0…3
65
14,1
ВН3М-0,5К
0…0,5

80

55
15,5
ВН3М-1К
0…1
65
16,0
ВН3М-3К
0…3
90
17,0
ВН4М-0,5К
0…0,5

100

55
16,9
ВН4М-1К
0…1
65
17,2
ВН4М-3К
0…3
90
19,6
ВН6М-1К
0…1

150

80
111
ВН6М-3К
0…3
120
114
ВН8М-1К
0…1
200
130
150
ВН8М-3К
0…3
150



Структура обозначения при заказе:

20130710093710

1. В — обозначение серии.
2. Исходное состояние: Н — нормально закрытый.
3. Присоединительный размер в дюймах.
4. Исполнение клапана: Н — двухпозиционный,М — с электроприводом регулятора потока газа
5. Номинал рабочего давления, бар
6. Дополнительные устройства: К — регулятор потока газа, ручной, П — индикатор положения(открыт/закрыт) .
7. Напряжение питания.
8. Частота переменного тока, Гц.
9. Климатическое исполнение.
10. Номер технических условий



20130710093718



НаименованиеD/d/n (*)Длина, ммШирина, ммВысота, ммМасса, кг
ВН1½М-1К100/12,5/41621233707,5
ВН1½М-2К8,1
ВН1½М-3К8,2
ВН2М-1К110/12,5/41621283708,0
ВН2М-2К8,6
ВН2М-3К8,7
ВН2½М-0,5К

130/14/4

235

155

495
13,5
ВН2½М-1К
510
13,9
ВН2½М-3К
520
14,1
ВН3М-0,5К

150/17/4

260

170

535
15,5
ВН3М-1К
550
16,0
ВН3М-3К
565
17,0
ВН4М-0,5К

170/17/4

280

195

550
16,9
ВН4М-1К
565
17,2
ВН4М-3К
580
19,6
ВН6М-1К
225/18/8
475330
710
111
ВН6М-3К
114
ВН8М-1К
280/18/8
605
430
970
150
ВН8М-3К
* D — межцентровое расстояние присоединительных отверстий, мм
* d — диаметр присоединительного отверстия, мм
* n — количество присоединительных отверстий.

20130710093726



Материалы для скачивания

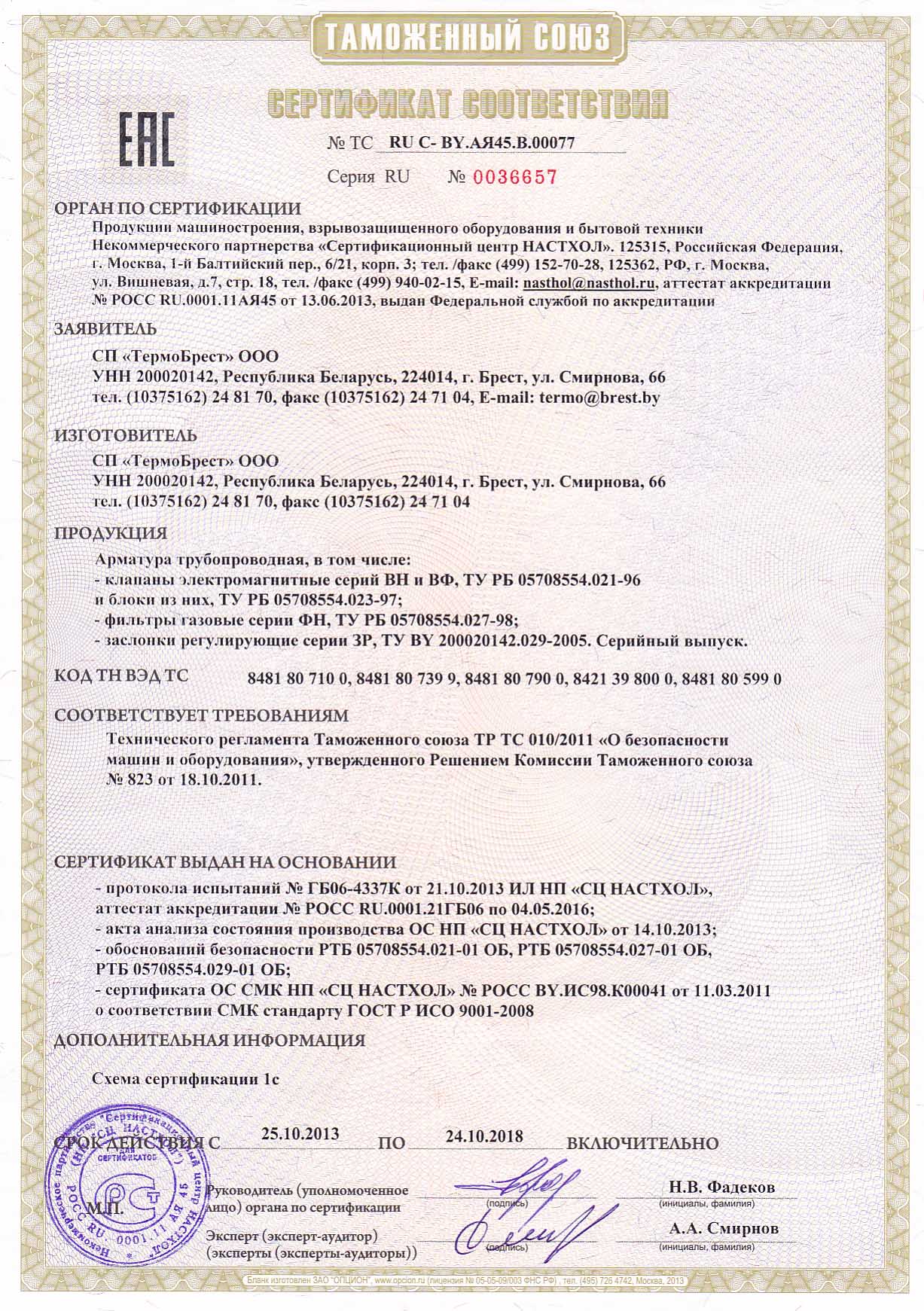

Сертификат соответствия
