ВН клапаны газовые с медленным открытием

Клапаны электромагнитные двухпозиционные серии ВН с медленным открытием — предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).

Узнать цену
Описание
Обозначение: ВН…Т…
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Присоединение:
муфтовое — Dn = 25, 40, 50мм
фланцевое — Dn = 25, 40, 50, 65, 80, 100мм
Исполнение клапана: общепромышленное
Климатическое исполнение:  У3.1 (-30…+40 °С); У2 (-45…+40 °С); УХЛ2 (-60…+40 °С).

Время открытия:
    5…20 с — для DN 25;
    5…30 с — для DN 40, 50;
    5…40 с — для DN 65, 80, 100.
Время закрытия: не более 1 с.
Степень защиты: IP65.
Частота включений, 1/ч, не более: 30
Полный ресурс, не менее: 50 000 включений.
НаименованиеДиапазон давления, барУсловный проход, ммМощность катушки, ВтТраб., СºВремя отк/зак, секЧастота включ, 1/часКласс герм-тиМасса, кг
ВН1Т-4 муфт.0…42535-30…+4011000А4,2
ВН1Т-6 муфт.0…6354,4
ВН1½Т-1 муфт.0…140254,4
ВН1½Т-2 муфт.0…2255,0
ВН1½Т-3 муфт.0…3355,0
ВН1½Т-6 муфт.0…6555,2
ВН2Т-1 муфт.0…150254,9
ВН2Т-2 муфт.0…2255,5
ВН2Т-3 муфт.0…3355,5
ВН2Т-6 муфт.0…6556,3
ВН1Т-4фл.0…425354,2
ВН1Т-6фл.0…6354,4
ВН1½Т-1фл.0…140254,4
ВН1½Т-2фл.0…2255,0
ВН1½Т-3фл.0…3355,0
ВН1½Т-6фл.0…6555,2
ВН2Т-1фл.0…150254,9
ВН2Т-2фл.0…2255,5
ВН2Т-3фл.0…3355,5
ВН2Т-6фл.0…6556,3
ВН2½Т-0,50…0,565408,8
ВН2½Т-10…1559,0
ВН2½Т-30…3659,5
ВН2½Т-60…69010,8
ВН3Т-0,50…0,5805510,2
ВН3Т-10…16510,6
ВН3Т-30…39012,9
ВН3Т-60…613,3
ВН4Т-0,50…0,51005512,1
ВН4Т-10…16512,4
ВН4Т-30…39014,8
ВН4Т-60…615,3



Материалы для скачивания

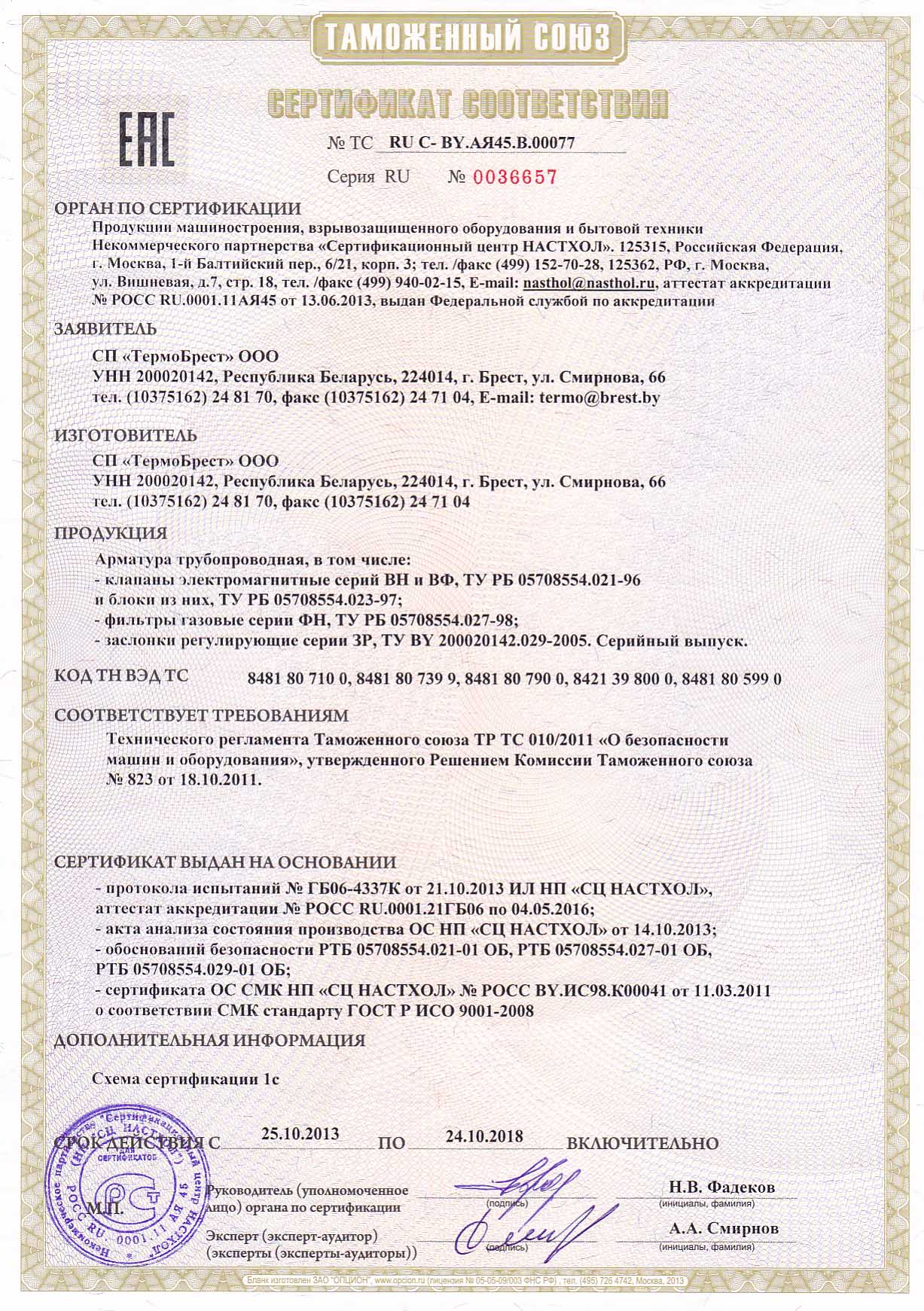

Сертификат соответствия
×
