Каталог
ВН клапаны для сжиженных газов и жидких сред
Клапан ВН электромагнитный для жидких сред предназначен: для использования в качестве запорнорегулирующего органа в различных устройствах и трубопроводных системах при дистанционном управлении потоком жидких сред.
Описание
Клапан ВН выполнен
Клапан ВН, для присоединения к трубопроводу, выполнен с резьбой в корпусе по ГОСТ 6357-73. Клапан ВН разработан с использованием высококачественных материалов. Детали электромагнитного к выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь, полиуретан). Клапан ВН электромагнитный имеет седло защищённое от загрязнений фильтром, установленным на входе клапана ВН. Электромагнитный клапан ВН оснащен штепсельной системой электрического присоединения со встроенным выпрямителем и контактом заземления. Для подключения датчиков давления, контрольных приборов и других элементов в корпусе электромагнитного клапана ВН имеются патрубки с резьбой Rp(G) 1/4″.
Клапан ВН электромагнитный обладает характеристиками
| Наименование | Диапазон давления, бар | Условный проход, мм | Дрезьбы, дюйм | Мощность катушки, Вт | Масса, кг |
|---|---|---|---|---|---|
| Клапан ВН ½С-4 | 0…4 | 15 | ½ | 35 | 2,1 |
| Клапан ВН ¾С-4 | 20 | ¾ | 2,1 | ||
| Клапан ВН 1С-4 | 25 | 1 | 2,4 | ||
| Рабочая среда | жидкая неагрессивная среда вязкостью до 40*10-6 м2/с | ||||
| Температуре рабочей среды °С | от 5 °С выше точки замерзания до +90 °С. | ||||
Зависимость потерь давления от объемного расхода электромагнитных клапанов серий ВН
при Р1 = 1бар (избыточное давление до клапана)
| Наименование | Длина, мм | Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Клапан ВН ½С-4 | 95 | 65 | 135 | 2,1 |
| Клапан ВН ¾С-4 | ||||
| Клапан ВН 1С-4 | 105 | 75 | 140 | 2,4 |
Клапан ВН имеет следующую схему
| Материалы для скачивания |

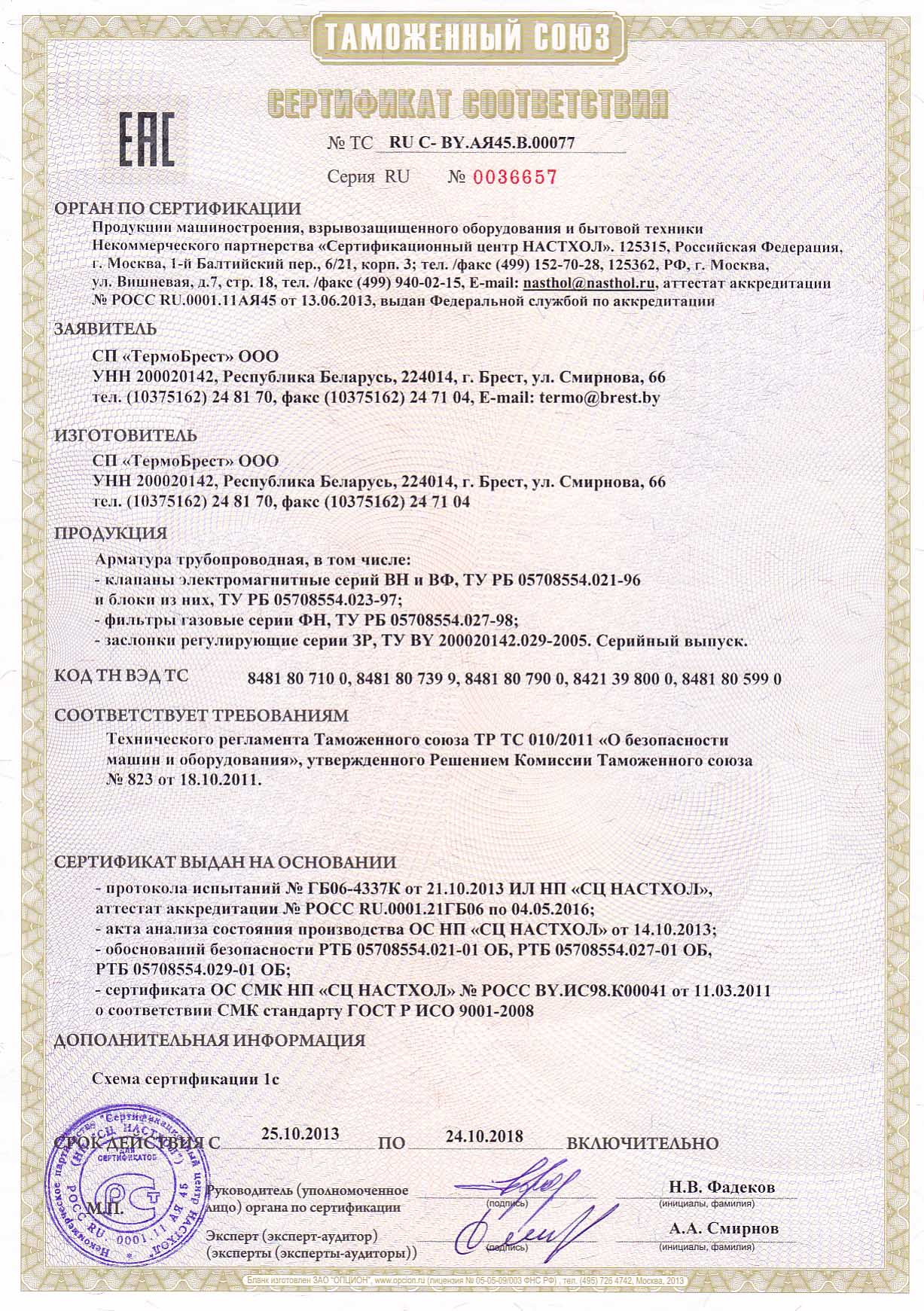

| Сертификат соответствия |
| Сертификат ГАЗСЕРТ |
