Блоки клапанов электромагнитных

Блоки клапанов электромагнитных предназначены для использования в системах дистанционного управления газогорелочных устройств котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Применение блоков клапанов позволяет значительно уменьшить габариты и материалоемкость арматурной группы горелки, количество сварных швов, трудоемкость монтажа и пусконаладочных работ, повысить надежность работы и удобство обслуживания.

Узнать цену
Категория:
Описание

20131311095654

Пример обозначения блока клапанов при заказе указан выше.

МаркаИсполнениеДу, мм№, тип клапана в схемеМасса, кгГабаритные размеры, мм
С1½Н-4-01…Схема 1

401) ВН1½Н-1(К,П)
2) ВН1½Н-1(П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		13,5320*330*190
С2Н-4-02…501) ВН2Н-1(К,П)
2) ВН2Н-1(П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		17,2320*340*212
С2½Н-4-04…651) ВН2½Н-0,5*(К,П)
2) ВН2½Н-0,5*(П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		21,2470*370*295
С3Н-4-05…801) ВН3Н-0,5*(К,П)
2) ВН3Н-0,5*(П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		24,7520*380*320
С4Н-4-06…1001) ВН4Н-0,5*(К,П)
2) ВН4Н-0,5*(П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		28,4556*400*335
С6Н-4-73…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)		3) ВФ1Н-4(П)
4) ВН½Н-4(П)		210945*495*585
С8Н-4-74…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)		3) ВФ1Н-4(П)
4) ВН½Н-4(П)		2951205*545*750
С1Н-2-64…Схема 2

251) ВН1Н-4(К,П)
2) ВН1В-0,2(П)		10,2316*88*270
С1Н-2-65…251) ВН1Н-4(К,П)
2) ВН1В-1(П)		10,2316*88*270
С1½Н-2-07…401) ВН1½Н-1(К,П)
2) ВН1½В-0,2(П)		9,4320*100*291
С2Н-2-08…501) ВН2Н-1(К,П)
2) ВН2В-0,2(П)		15,8320*110*307
С1½Н-2-09…401) ВН1½Н-1(К,П)
2) ВН1½В-1(П)		11,4320*175*190
С2Н-2-10…501) ВН2Н-1(К,П)
2) ВН2В-1(П)		15,2320*185*212
С1½Н-3-12…Схема 3.1

401) ВН1½Н-1 (К,П)
2) ВН1½В-0,2 (П)		3) ВН½Н-4 (П)11,4320*215*291
С2Н-3-13…501) ВН2Н-1 (К,П)
2) ВН2В-0,2 (П)		3) ВН½Н-4 (П)17,8320*225*307
С1½Н-3-14…401) ВН1½Н-1(К,П)
2) ВН1½В-1 (П)		3) ВН½Н-4(П)15,4320*290*190
С2Н-3-15…501) ВН2Н-1 (К,П)
2) ВН2В-1 (П)		3) ВН½Н-4(П)17,1320*300*212
С2½Н-4-18…Схема 3.2

651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)		3) ВН1Н-4К(П)
4) ВН½Н-4(П)		22,6470*365*295
С3Н-4-21…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		3) ВН1½Н-1К(П)
4) ВН½Н-4(П)		26,2520*420*320
С4Н-4-24…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		3) ВН1½Н-1К(П)
4) ВН½Н-4(П)		30,2556*440*335
С2½Н-3-19…Схема 3.3

651) ВН2½Н-0,5* (К,П)
2) ВН2½М-0,5К* (П)		3) ВН½Н-4(П)24,4470*270*535
С3Н-3-22…801) ВН3Н-0,5* (К,П)
2) ВН3М-0,5К* (П)		3) ВН½Н-4(П)27,4520*280*560
С4Н-3-25…1001) ВН4Н-0,5* (К,П)
2) ВН4М-0,5К* (П)		3) ВН½Н-4(П)31,4556*300*575
С6Н-3-75…1501) ВН6Н-1 (К,П)
2) ВН6М-1К (П)		3) ВН½Н-4(П)215945*420*805
С8Н-3-76…2001) ВН8Н-1 (К,П)
2) ВН8М-1К (П)		3) ВН½Н-4(П)3001205*495*975
С1½Н-4-26…Схема 4

401) ВН1½Н-1 (К,П)
2) ВН1½Н-1 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		13,5320*215*190
С2Н-4-27…501) ВН2Н-1 (К,П)
2) ВН2Н-1 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		17,2320*225*212
С2½Н-4-29…651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		21,2470*255*295
С3Н-4-30…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		24,7520*265*320
С4Н-4-31…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		28,4556*285*335
С6Н-4-77…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)		3) ВФ1Н-4(П)
4) ВН½Н-4(П)		210945*420*585
С8Н-4-78…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)		3) ВФ1Н-4(П)
4) ВН½Н-4(П)		2951205*495*750
С1½Н-4-32…Схема 5.1

401) ВН1½Н-1 (К,П)
2) ВН1½В-0,2 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		14,2320*215*291
С2Н-4-33…501) ВН2Н-1 (К,П)
2) ВН2В-0,2 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		20,4320*225*307
С1½Н-4-34…401) ВН1½Н-1 (К,П)
2) ВН1½В-1 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		16,2320*290*190
С2Н-4-35…501) ВН2Н-1 (К,П)
2) ВН2В-1 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		19,8320*300*212
С2½Н-5-38…Схема 5.2

651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)
3) ВН1Н-4К (П)		4) ВФ¾Н-4(П)
5) ВН½Н-4(П)		25,2470*365*295
С3Н-5-41…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)
3) ВН1½Н-1К(П)		4) ВФ¾Н-4(П)
5) ВН½Н-4(П)		26,6520*420*320
С4Н-5-44…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)
3) ВН1½Н-1 (П)		4) ВФ¾Н-4(П)
5) ВН½Н-4(П)		32,6556*440*335
С2½Н-4-39…Схема 5.3

651) ВН2½Н-0,5* (К,П)
2) ВН2½М-0,5К* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		20,6470*270*535
С3Н-4-42…801) ВН3Н-0,5* (К,П)
2) ВН3М-0,5К* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		26520*280*560
С4Н-4-45…1001) ВН4Н-0,5* (К,П)
2) ВН4М-0,5К* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		33,6556*300*575
С6Н-4-79…1501) ВН6Н-1 (К,П)
2) ВН6М-1К (П)		3) ВФ1Н-4(П)
4) ВН½Н-4(П)		220945*420*805
С8Н-4-88…2001) ВН8Н-1 (К,П)
2) ВН8М-1К (П)		3) ВФ1Н-4(П)
4) ВН½Н-4(П)		3051205*495*975
С1½Н-3-46…Схема 6

401) ВН1½Н-1 (К,П)
2) ВН1½Н-1 (П)		3) ВН½Н-4(П)11,3320*215*190
С2Н-3-47…501) ВН2Н-1 (К,П)
2) ВН2Н-1 (П)		3) ВН½Н-4(П)15,0320*225*212
С2½Н-3-49…651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)		3) ВН½Н-4(П)19,0470*255*295
С3Н-3-50…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		3) ВН½Н-4(П)22,5520*275*320
С4Н-3-51…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		3) ВН½Н-4(П)26,2556*285*335
С6Н-3-89…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)		3) ВН½Н-4(П)210945*420*585
С8Н-3-90…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)		3) ВН½Н-4(П)2951205*495*750
С1½Н-3-03…Схема 7.1

401) ВН1½Н-1 (К,П)
2) ВН1½В-1(П)		3) ВФ¾Н-4(П)15,4320*290*190
С2Н-3-11…501) ВН2Н-1 (К,П)
2) ВН2В-1(П)		3) ВФ¾Н-4(П)17,1320*300*212
С2½Н-3-16…Схема 7.2

651) ВН2½Н-0,5* (К,П)
2) ВН2½М-0,5К* (П)		3) ВФ¾Н-4(П)24,4470*270*535
С3Н-3-20…801) ВН3Н-0,5* (К,П)
2) ВН3М-0,5К* (П)		3) ВФ¾Н-4(П)27,4520*280*560
С4Н-3-28…1001) ВН4Н-0,5* (К,П)
2) ВН4М-0,5К* (П)		3) ВФ¾Н-4(П)31,4556*300*575
С6Н-3-91…1501) ВН6Н-1 (К,П)
2) ВН6М-1К (П)		3) ВФ1Н-4(П)215945*405*805
С8Н-3-92…2001) ВН8Н-1 (К,П)
2) ВН8М-1К (П)		3) ВФ1Н-4(П)3001205*485*975
С3Н-4-17…Схема 7.3

801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		3) ВН1½Н-1К (П)
4) ВФ¾Н-4(П)		26,2520*420*320
С4Н-4-23…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		3) ВН1½Н-1(П)
4) ВФ¾Н-4(П)		30,2556*440*335
С1½Н-5-36…Схема 8.1

401) ВН1½Н-1 (К,П)
2) ВН1½В-1 (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		19,2320*290*190
С2Н-5-37…501) ВН2Н-1 (К,П)
2) ВН2В-1 (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		22,2320*300*212
С2½Н-5-48…Схема 8.2

651) ВН2½Н-0,5* (К,П)
2) ВН2½М-0,5К* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		29,0470*360*535
С3Н-5-40…801) ВН3Н-0,5* (К,П)
2) ВН3М-0,5К* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		33,0520*370*560
С4Н-5-43…1001) ВН4Н-0,5* (К,П)
2) ВН4М-0,5К* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		36,0556*390*575
С6Н-5-66…1501) ВН6Н-1 (К,П)
2) ВН6М-1К (П)
3) ВФ1Н-4 (П)		4) ВН½Н-4 (П)
5) ВН¾НБ-4Н(П)		225945*550*805
С8Н-5-67…2001) ВН8Н-1 (К,П)
2) ВН8М-1К (П)
3) ВФ1Н-4 (П)		4) ВН½Н-4 (П)
5) ВН¾НБ-4Н(П)		3151205*635*975
С1½Н-3-52…Схема 9

401) ВН1½Н-1 (К,П)
2) ВН1½Н-1 (П)		3) ВН½Н-4(П)11,3320*215*190
С2Н-3-53…501) ВН2Н-1 (К,П)
2) ВН2Н-1 (П)		3) ВН½Н-4(П)15,0320*230*212
С2½Н-3-54…651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)		3) ВН½Н-4(П)19,0470*260*295
С3Н-3-55…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		3) ВН½Н-4(П)22,5520*275*320
С4Н-3-56…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		3) ВН½Н-4(П)26,2556*295*335
С6Н-3-93…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)		3) ВН½Н-4(П)210945*420*585
С8Н-3-94…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)		3) ВН½Н-4(П)2951205*495*750
С1½Н-4-57…Схема 10.1

401) ВН1½Н-1 (К,П)
2) ВН1½В-0,2 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		14,2320*330*291
С1½Н-4-58…401) ВН1½Н-1 (К,П)
2) ВН1½В-1 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		16,2320*330*190
С2Н-4-59…501) ВН2Н-1 (К,П)
2) ВН2В-0,2 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		20,4320*340*307
С2Н-4-60…501) ВН2Н-1 (К,П)
2) ВН2В-1 (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		19,8320*340*212
С2½Н-4-61…Схема 10.2

651) ВН2½Н-0,5 (К,П)
2) ВН2½М-0,5К (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		20,6470*370*535
С3Н-4-62…801) ВН3Н-0,5* (К,П)
2) ВН3М-0,5К* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		26,0520*390*560
С4Н-4-63…1001) ВН4Н-0,5* (К,П)
2) ВН4М-0,5К* (П)		3) ВФ¾Н-4(П)
4) ВН½Н-4(П)		33,6556*410*575
С6Н-4-68…1501) ВН6Н-1 (К,П)
2) ВН6М-1К (П)		3) ВФ1Н-4(П)
4) ВН½Н-4 (П)		220945*495*805
С8Н-4-69…2001) ВН8Н-1 (К,П)
2) ВН8М-1К (П)		3) ВФ1Н-4(П)
4) ВН½Н-4 (П)		3101205*545*975
С4Н-6-70…Схема 11

1001) ВН4М-0,5К* (П)
2) ВН4Н-0,5* (П)
3) ВН¾Н-4 (П)		4) ВФ¾Н-4 (П)
5) ВН¾Н-4 (П)
6) ВН½Н-4 (П)		37,0556*510*575
С6Н-6-71…1501) ВН6М-1К (П)
2) ВН6Н-1 (П)
3) ВН¾Н-4 (П)		4) ВФ1Н-4 (П)
5) ВН¾Н-4 (П)
6) ВН½Н-4 (П)		235945*620*805
С8Н-6-72…2001) ВН8М-1К (П)
2) ВН8Н-1 (П)
3) ВН¾Н-4 (П)		4) ВФ1Н-4 (П)
5) ВН¾Н-4 (П)
6) ВН½Н-4 (П)		3151205*690*975
С1Н-2-80…Схема 12

251) ВН1Н-4 (К,П)
2) ВН1Н-4 (П)		8,0316*88*164
С1½Н-2-81…401) ВН1½Н-1 (К,П)
2) ВН1½Н-4 (П)		8,9320*100*190
С2Н-2-82…501) ВН2Н-1 (К,П)
2) ВН2Н-1 (П)		9,5320*110*212
С2½Н-2-83…651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)		17,8470*144*295
С3Н-2-84…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		20,5520*163*320
С4Н-2-85…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		24,4556*183*335
С6Н-2-86…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)		205945*330*585
С8Н-2-87…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)		2901205*430*750
С2Н-3-95…Схема 13

501) ВН2Н-1 (К,П)
2) ВН2Н-1 (П)		3) ВФ¾Н-4(П)15,0320*230*212
С2½Н-3-96…651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)		3) ВФ¾Н-4(П)19,0470*260*295
С3Н-3-97…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		3) ВФ¾Н-4(П)22,5520*275*320
С4Н-3-98…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		3) ВФ¾Н-4(П)26,2556*295*335
С6Н-3-99…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)		3) ВФ1Н-4(П)210945*420*585
С8Н-3-100…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)		3) ВФ1Н-4(П)2951205*495*750
С2½Н-5-101..Схема 14

651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4(П)		29,0470*335*465
С3Н-5-102…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		33,0520*340*490
С4Н-5-103…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4(П)		36,0556*365*515
С6Н-5-104…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)
3) ВФ1Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		225945*555*720
С8Н-5-105…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)
3) ВФ1Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		3151205*635*890
С2½Н-5-106..Схема 15

651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4(П)		29,0470*335*465
С3Н-5-107…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		33,0520*340*490
С4Н-5-108…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4(П)		36,0556*365*515
С6Н-5-109…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)
3) ВФ1Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		225945*555*720
С8Н-5-110…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)
3) ВФ1Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		3151205*635*890
С2½Н-5-111..Схема 16

651) ВН2½Н-0,5* (К,П)
2) ВН2½М-0,5К* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4(П)		35,0470*335*465
С3Н-5-112…801) ВН3Н-0,5* (К,П)
2) ВН3М-0,5К* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		40,0520*340*490
С4Н-5-113…1001) ВН4Н-0,5* (К,П)
2) ВН4М-0,5К* (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4(П)		42,0556*365*515
С6Н-5-114…1501) ВН6Н-1 (К,П)
2) ВН6М-1К (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		240,0945*555*720
С8Н-5-115…2001) ВН8Н-1 (К,П)
2) ВН8М-1К (П)
3) ВФ¾Н-4(П)		4) ВН½Н-4(П)
5) ВН¾НБ-4Н(П)		340,01205*635*890
С2½Н-4-116..Схема 17

651) ВН2½Н-0,5* (К,П)
2) ВН2½Н-0,5* (П)		3) ВФ¾Н-4(П)

4) ВН¾НБ-4Н(П)

29,0470*335*465
С3Н-4-117…801) ВН3Н-0,5* (К,П)
2) ВН3Н-0,5* (П)		3) ВФ¾Н-4(П)
4) ВН¾НБ-4Н(П)		33,0520*340*490
С4Н-4-118…1001) ВН4Н-0,5* (К,П)
2) ВН4Н-0,5* (П)		3) ВФ¾Н-4(П)
4) ВН¾НБ-4Н(П)		36,0556*365*515
С6Н-4-119…1501) ВН6Н-1 (К,П)
2) ВН6Н-1 (П)		3) ВФ¾Н-4(П)
4) ВН¾НБ-4Н(П)		225945*555*720
С8Н-4-120…2001) ВН8Н-1 (К,П)
2) ВН8Н-1 (П)		3) ВФ¾Н-4(П)

4) ВН¾НБ-4Н(П)

3151205*635*890





Условные обозначение блок клапанов

20131311100153



Примечания блок клапанов

20131311100206



Материалы для скачивания

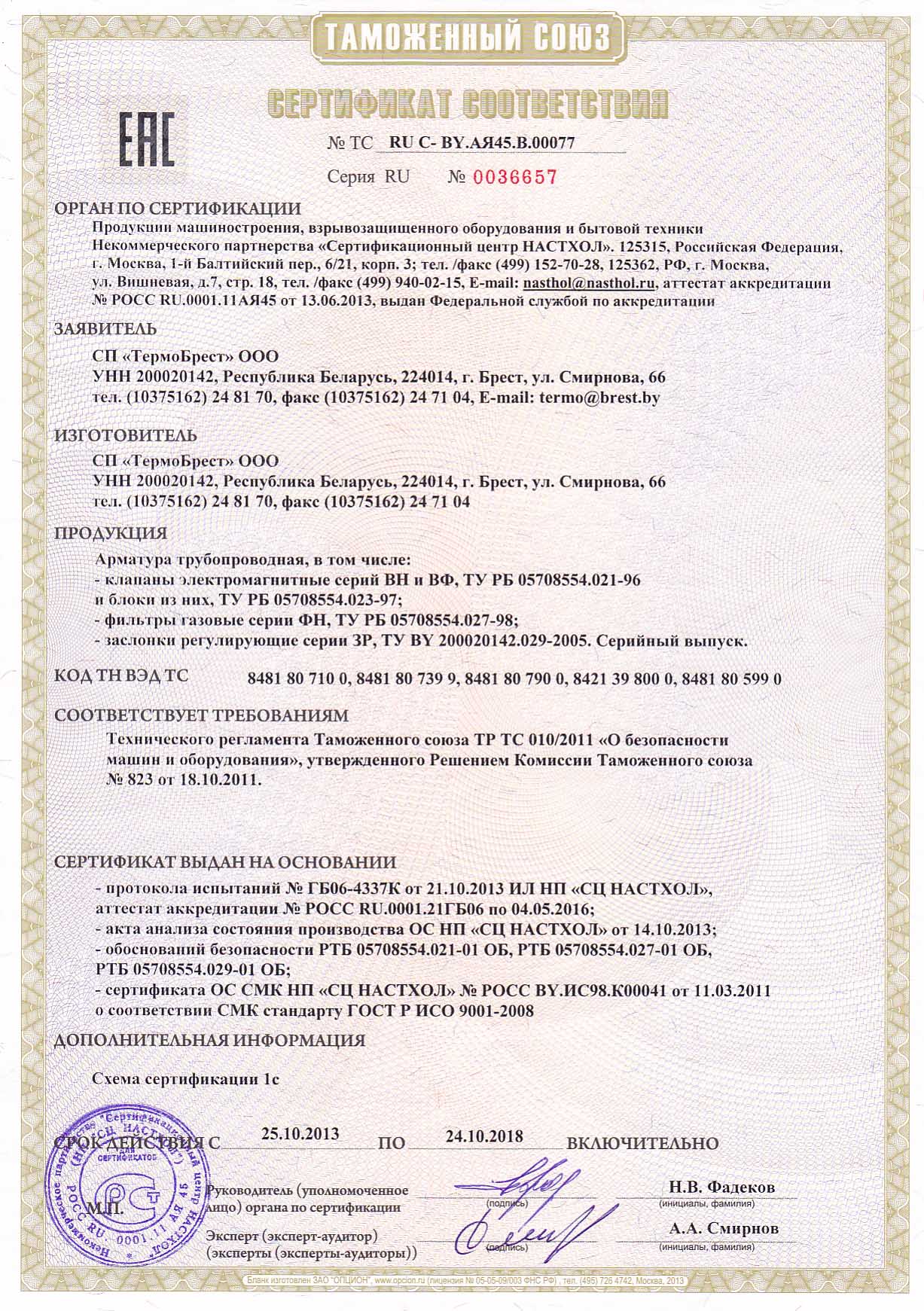

Сертификат соответствия

Похожие товары

×
