ВН-Р клапан с ручным взводом
Клапаны электромагнитные двухпозиционные серии ВН с ручным взводом предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов и других неагрессивных газов в качестве запорного органа.
Описание
Клапаны с ручным взводом в зависимости от типа управления подразделяются на две группы:
1. Клапаны с ручным взводом электрического типа.
Обозначение: ВН…Р-…
Клапаны данного типа применяются в системах, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.
Клапаны изготавливаются:
— в алюминиевом корпусе — DN 15…100;
— в стальном корпусе — DN 15..300;
— в чугунном корпусе — DN 150, 200.
Климатическое исполнение: У3.1 (-30…+40 °С);
У2 (-45…+40 °С);
УХЛ2 (-60…+40 °С).
2. Клапаны с ручным взводом механического типа.
Обозначение: ВН…Рм-…
Клапаны с ручным взводом механического типа могут выпускаться в двух различных исполнениях:
— без дополнительной блокировки клапана;
— с дополнительной блокировкой клапана.
Принцип работы клапанов без дополнительной блокировки:
Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, то клапан возможно открыть, но он не фиксируется в открытом положении.
Принцип работы клапанов с дополнительной блокировкой:
Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, то клапан открыть невозможно (шток ручного взвода заблокирован).
Клапаны изготавливаются:
— в алюминиевом корпусе — DN 15…100;
— в стальном корпусе — DN 15…200.
Климатическое исполнение: У3.1 (-30…+40 °С).
Исполнение клапанов с ручным взводом: общепромышленное
Степень защиты: IP65.
Частота включений, 1/ч, не более:
— ручной взвод электрического типа: — 1000, 500, 300, 150 включений (в зависимости от условного прохода клапана и давления).
Полный ресурс, не менее:
— ручной взвод электрического типа: 1 000 000, 500 000, 300 000, 150 000 включений (в зависимости от условного прохода клапана и давления);
— ручной взвод механического типа — 50 000 включений.
Монтажное положение:
Для DN 15…50 — любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Для DN 65…300 — на горизонтальном трубопроводе (катушкой вверх).
Клапаны с ручным взводом могут быть оснащены датчиками положения клапана (открыт-закрыт).
| Материалы для скачивания |

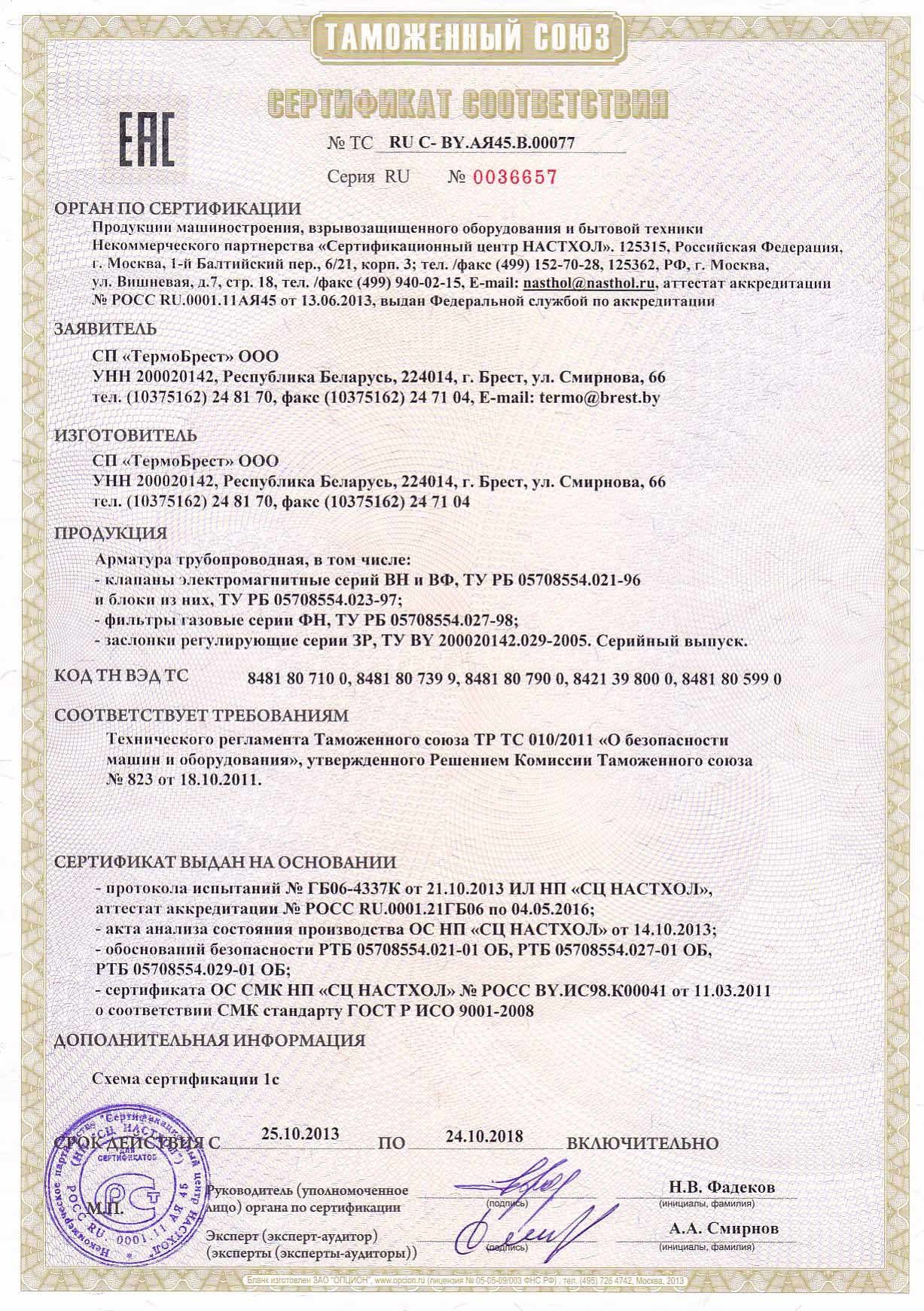

| Сертификат соответствия |
