ПКС изготовил модульный пункт учета и редуцирования газа (ГРПБ) для нового мкр-н Самары

Мини завод по учету и редуцированию газа для АМГРАДа

Инженеры и монтажники ПКС спроектировали и изготовили газорегуляторный пункт блочно-модульного (ГРПБ) для нового жилого микрорайона АМГРАД. Это первый опыт для сотрудников компании по изготовлению такого крупного и технически сложного объекта.

Необходимость изготовления для жилого комплекса АМГРАД именно ГРПБ было обусловлено рядом причин. Крупными размерами объекта: длина — 11,9 метров, ширина — 2,8 метра, высота 2,6 метра. Большими входными и выходными диаметрами газопроводов Ду200 и Ду300 с пропускной способностью от 50 до 19784 м3/ч.

Но, главное, установкой ГРПБ в крупном жилом микрорайоне.

В таких случаях к пунктам учета и редуцирования газа выдвигаются особые требования по взрывозащите и пожарной безопасности работы объектов.

Для их соблюдения при проектировании и изготовлении  в ГРПБ монтируются дополнительный герметичный отсек для установки и размещения электроснабжения; индивидуальные шкафы для оборудования по контролю загазованности, управлению освещением, электрообогревом и узлами учета газа.

При проектировании конструкции ГРПБ инженеры ПКС удалось решить и сложную задачу по оптимальному расположению внутри объекта сложной системы учета и редуцирования газа.

Дело в том, что особенностью по изготовлению ГРПБ для Амграда, стало условие по обеспечению пропускной способности минимального и максимального расхода  газа.

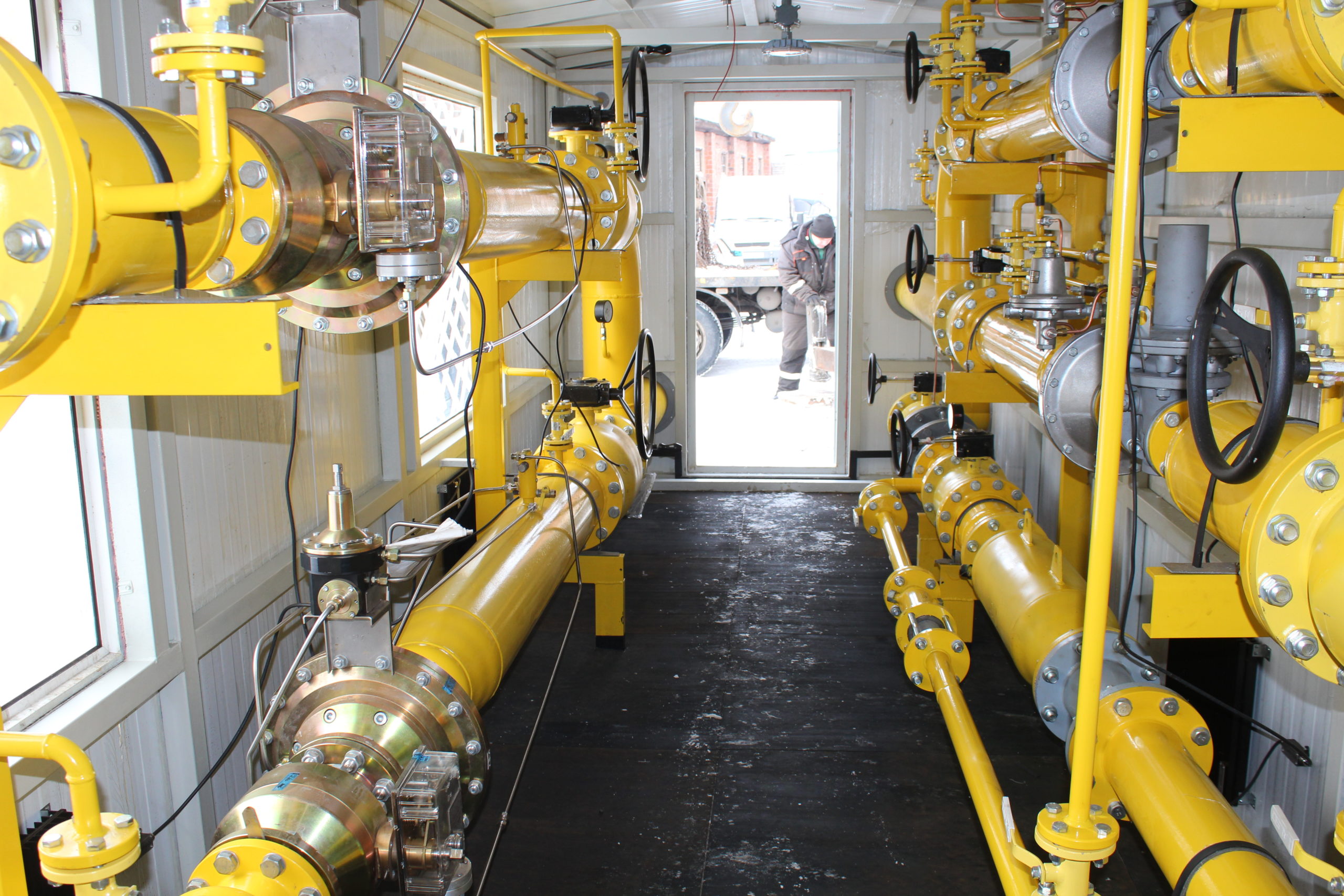

Для этого на объекте были спроектированы и смонтированы две основные линии и две резервные линии редуцирования газа с автоматическим переключением между ними.

Для линии больших расходов газа был смонтирован высококачественный регулятор типа РЕД-7. Для  линии малых расходов газа РЕД-6-50. Учет газа в ГРПБ обеспечен двумя высокотехнологичными расходомерами ИРВИС-Ультра Ду50 и Ду150.

Сотрудникам ПКС удалось расположить оборудование таким образом, чтобы его размещение соответствовало как всем строительным нормам, так и обеспечивало удобство эксплуатации и последующего технического обслуживания пункта учета.  Все сложные конструкционные элементы ГРПБ, расположены в строении, выполненном из сендвич – панелей и размещенном на обособленном фундаменте.

Итогом многомесячной работы коллектива ПКС стало создание уникального ГППБ в автономном здании – небольшого завода по учету и редуцированию газа.
