Характеристики

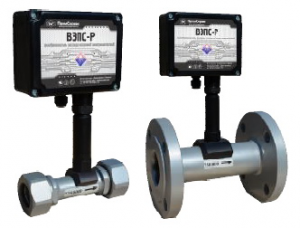

Преобразователи расхода ВЭПС-Р являются продолжением серии вихревых электромагнитных преобразователей ВЭПС, полностью соответствуют требованиям «Правил коммерческого учета тепловой энергии, теплоносителя» от 18.11.2013 г., зарегистрированы в Государственном реестре средств измерений РФ под № 61872-15.

Преобразователи расхода вихревые электромагнитные ВЭПС-Р соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

ВЭПС-Р могут использоваться в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе расходомера-счетчика, а также могут быть использованы в составе автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Преобразователи могут быть использованы в системах горячего и холодного водоснабжения, централизованных системах питьевого водоснабжения на объектах коммунального хозяйства и других предприятиях.

Преобразователи ВЭПС-Р имеют следующие модификации:

•  • ВЭПС-Р-ПБ1-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
•  • ВЭПС-Р-ПБ2-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.
•

Краткие технические характеристики

Минимальные (Gmin) и наибольшие (Gmax) значения измеряемых объемных расходов в зависимости от Ду указаны в таблице.

Параметры контролируемой среды:

•  • диапазон температур, °С от 5 до 150;
•  • давление избыточное, МПа, не более 1,6;
•  • ионная проводимость, См/м, не менее 5×10-4;
•  • кинематическая вязкость, м2/с, не более 1,5×10-6.

Пределы допускаемой относительной погрешности ВЭПС-Р преобразования объема и объемного расхода в выходные электрические сигналы в зависимости от расхода не превышают значений, установленных в «Методике осуществления коммерческого учета тепловой энергии, теплоносителя» от 17.03.2014 г.

Длина прямолинейного участка трубопровода до и после ВЭПС-Р соответственно – не менее 5×Ду и 2×Ду.

Питание ВЭПС-Р в зависимости от модификации осуществляется от источника постоянного тока напряжением:

•  • для модификаций ВЭПС-Р-ПБ1-01 – от 8 до 25 В (от внешнего источника);
•  • для модификации ВЭПС-Р-ПБ2-01 – от 1,7 до 3,6 В (от литиевого элемента ER18505).
•

Группа исполнения ВЭПС-Р по ГОСТ Р 52931 не хуже, чем:

•  • по устойчивости к воздействию окружающей среды:
  •    — для модификации ВЭПС-Р-ПБ1-01 – C4;
  •    — для модификации ВЭПС-Р-ПБ2-01 – C3;
•  • по устойчивости к механическим воздействиям – N1.
  •    — степень защиты ВЭПС-Р от пыли и воды по ГОСТ 14254 – IP65.

Средняя наработка на отказ, не менее: 75000 ч.

Средний срок службы, не менее: 15 лет.

Межповерочный интервал: 4 года.

Гарантийный срок: 8 лет.

Обозначение при заказе

1 – диаметр условного прохода (Ду) в мм;

2 – обозначение типа питания: 1 – внешнее, 2 – автономное;

3 – обозначение модификации (01; 02);

4 – вес импульсов выходного сигнала в дм3/имп (для модификаций ВЭПС-ПБ2-01);

5 – класс.

Если в обозначении ВЭПС-Р модификации ВЭПС-Р-ПБ2-01 вместо символов HHH ничего не указано, то вес импульсов выходного сигнала имеет рекомендуемое значение.

Пример условного обозначения при заказе:

ВЭПС-Р-32-ПБ2-01-10-1 ТУ 4213-037-12560879-2015

означает: преобразователь расхода вихревой электромагнитный ВЭПС-Р с Ду проточной части 32 мм, с питанием от внешнего источника питания, с импульсным выходным электрическим сигналом, нормированным на единицу объема, вес импульсов выходного сигнала 10 дм3/имп. класса 1.
