Высокая точность и качество

Отсутствие подвижных частей, подверженных износу, самоочищение генератора вихрей (тела обтекания) за счет срыва вихрей, вынос детекторов вихрей из потока газа в канал перетока обеспечивают высокую стабильность метрологических характеристик счетчика ИРВИС-РС4 во время эксплуатации. Использование частотного вихревого сигнала, математический фильтр разработки НПП «Ирвис» обеспечивают высокую точность измерений, отсутствие дрейфа нуля и явления «самоход».

Благодаря тому, что НПП «Ирвис» имеет образцовую метрологическую базу, обеспечивающую возможность исследования и градуировки приборов во всем диапазоне расходов, температур и давлений, а также исследовать приборы при измерении пульсирующих потоков газа, приборы производства НПП «Ирвис» не имеют дополнительной погрешности связанными различиями условий градуировки и условий эксплуатации расходомеров-счетчиков газа «ИРВИС-РС4».

Первичный преобразователь.

Первичный преобразователь представляет собой отрезок трубопровода с фланцами в котором установлено тело обтекания, датчики температуры и давления, плата вычислителя.

Тело обтекания представляет собой цилиндр специальной формы. В затененной части цилиндра, поперек потока газа выполнен канал перетока, в котором установлен чувствительный элемент детектора вихрей. Благодаря тому, что чувствительный элемент является детектором работающим в режиме «да», «нет» его замена возможна в процессе эксплуатации и не ведет к внеочередной периодической поверке прибора.

Датчик давления представляет собой первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур, с нормированным токовых выходом 4…20 мА.

Датчик температуры представляет собой первичный преобразователь температуры термосопротивление платиновое с нормирующим усилителем 4…20мА.

Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям и накапливает, в энергонезависимой памяти, нарастающим итогом значение прошедшего объема газа. По цифровой линии связи передает информацию об измеряемых параметрах и накопленном объеме газа на специализированный регистратор — «БИП» (блок интерфейса и питания).

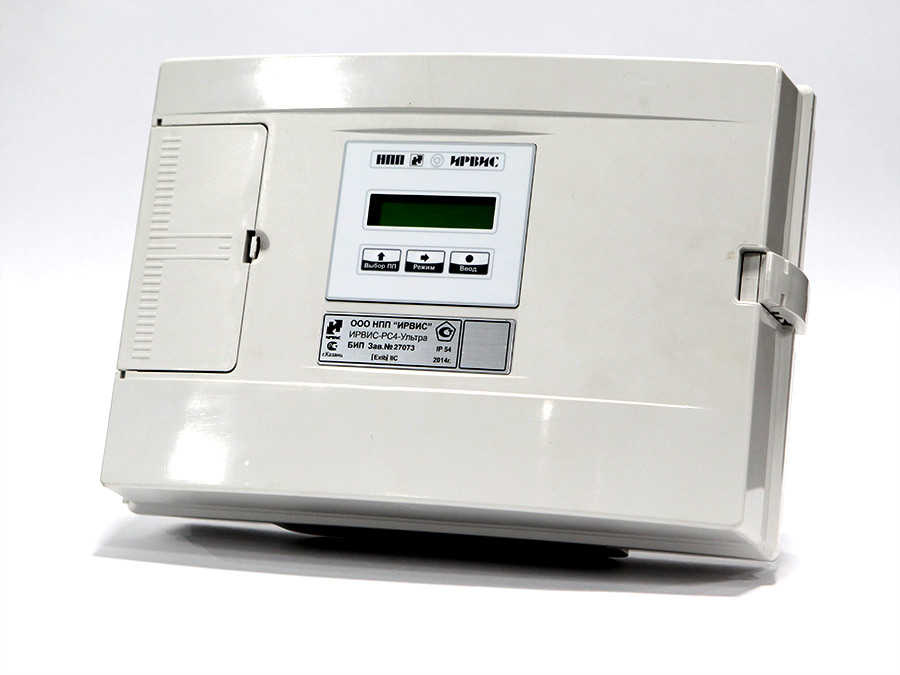

Регистратор.

Регистратор ведет архивацию измеряемых параметров(глубина архива 100 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.

• Съем информации с регистратора возможен несколькими способами.
• Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
• Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
• Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
• Для оперативного контроля, регистратор укомплектован ЖКИ индикатором отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.

Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, с клавиатуры, расположенной на лицевой панели регистратора, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации.

Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве «констант».

При выходе прибора из строя учет газа ведется по условно-постоянным значениям вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.
